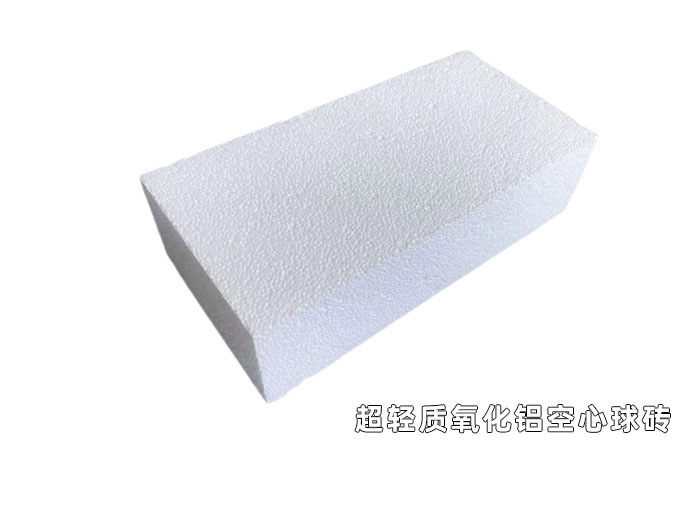

氧化鋁空心球是一種新型的高溫隔熱材料，它是用工業氧化鋁在電爐中熔煉吹制而成的，晶型為a-Al2O3微晶體。

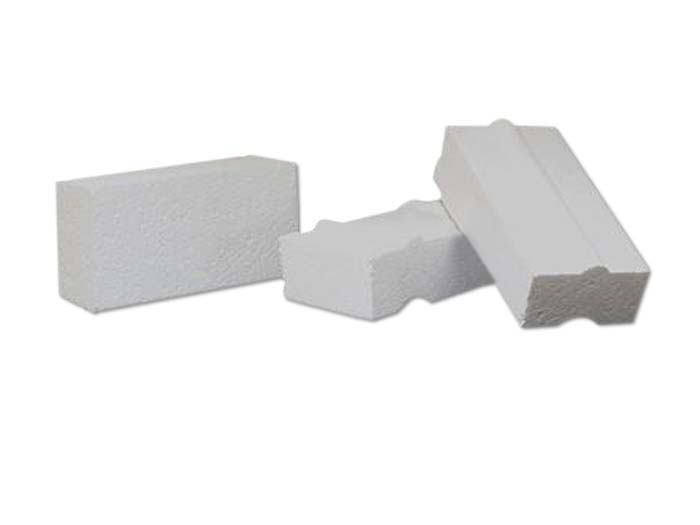

以氧化鋁空心球為主體，可制成各種形狀制品，上限使用溫度1800℃，制品機械強度高，為一般輕質制品的數倍，而體積密度僅為剛玉制品的二分之一。

在石化工業氣化爐、炭黑工業反應爐、冶金工業感應電爐等高溫、超高溫窯爐上得到廣泛應用，取得了十分滿意的節能效果。

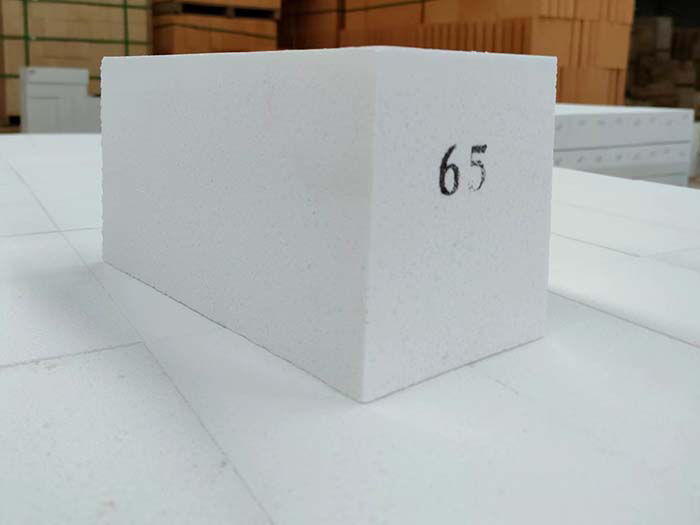

氧化鋁隔熱耐火磚可直接接觸火焰的工作層也可以用作隔熱層，被廣泛應用于陶瓷、耐火材料燒成窯、粉末冶金燒結爐、半導體元件燒成窯及有氫氣和還原氛的窯爐等。

理化指標

項目	指標
	LQZ99-1.4	LQZ99-1.6	LQZ99-1.8	LQZ95-1.4	LQZ95-1.6	LQZ95-1.8	LQZ90-1.4	LQZ90-1.6	LQZ90-1.8
Al2O3  %	≥99			≥95			≥90
SiO2  %	≤0.3			--			--
Fe2O3  %	≤0.2			≤0.2			≤0.2
體積密度  g/cm3	1.3~1.5	1.5~1.7	1.7~1.9	1.3~1.5	1.5~1.7	1.7~1.9	1.3~1.5	1.5~1.7	1.7~1.9
常溫耐壓強度MPa	≥6	≥10	≥12	≥8	≥12	≥16	≥10	≥14	≥18
導熱系數 W/(m·K) 熱面1000℃	≤0.9	≤1.1	≤1.2	≤0.9	≤1.1	≤1.2	≤0.9	≤1.1	≤1.2
加熱永久線變化%  1600℃×3h	±0.3			±0.3			±0.3
